应用介绍

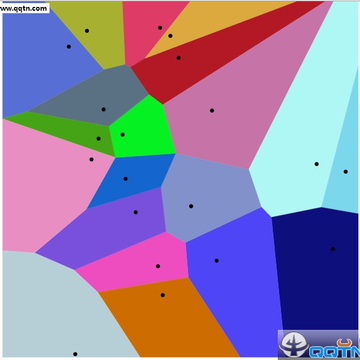

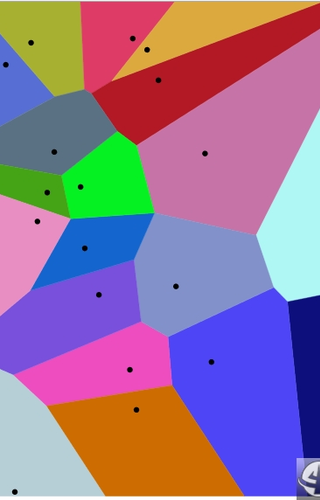

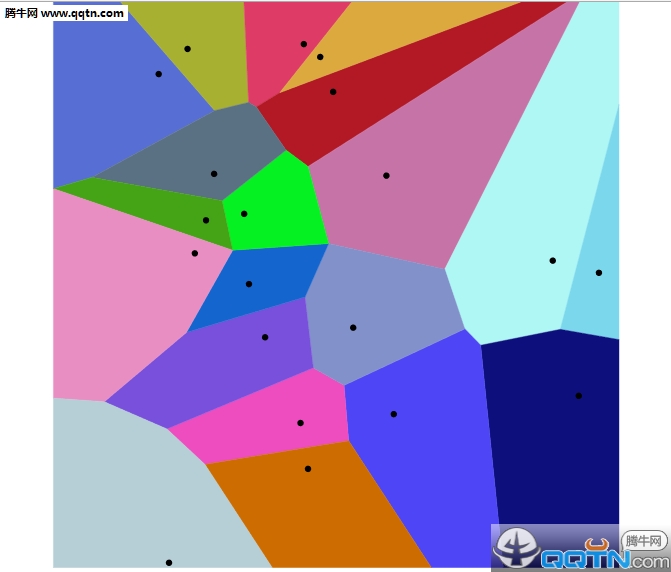

泰森多边形矢量高清图下载又称沃罗诺伊图（Voronoi Diagram，也称作Dirichlet tessellation，狄利克雷镶嵌）。小编第一时间找到了可以无限放大的高清图提供给大家研究！

什么是泰森多边形？

美国气候学家A·H·Thiessen提出了一种根据离散分布的气象站的降雨量来计算平均降雨量的方法。

即将所有相邻气象站连成三角形，作这些三角形各边的垂直平分线，于是每个气象站周围的若干垂直平分线便围成一个多边形。

用这个多边形内所包含的一个唯一气象站的降雨强度来表示这个多边形区域内的降雨强度，并称这个多边形为泰森多边形。

泰森多边形的特性是：

1、每个泰森多边形内仅含有一个离散点数据；

2、泰森多边形内的点到相应离散点的距离最近；

3、位于泰森多边形边上的点到其两边的离散点的距离相等。

泰森多边形可用于定性分析、统计分析、邻近分析等。例如，可以用离散点的性质来描述泰森多边形区域的性质。

可用离散点的数据来计算泰森多边形区域的数据；判断一个离散点与其它哪些离散点相邻时。

可根据泰森多边形直接得出，且若泰森多边形是n边形，则就与n个离散点相邻。

当某一数据点落入某一泰森多边形中时，它与相应的离散点最邻近，无需计算距离。

在泰森多边形的构建中，首先要将离散点构成三角网。这种三角网称为Delaunay三角网。

泰森多边形又叫冯洛诺伊图（Voronoi diagram），得名于Georgy Voronoi，是由一组由连接两邻点直线的垂直平分线组成的连续多边形组成。

北京奥运会的水立方即是基于此原理设计。

泰森多边形的建立步骤：

建立泰森多边形算法的关键是对离散数据点合理地连成三角网，即构建Delaunay三角网。建立泰森多边形的步骤为：

1、离散点自动构建三角网，即构建Delaunay三角网。对离散点和形成的三角形编号，记录每个三角形是由哪三个离散点构成的。

2、找出与每个离散点相邻的所有三角形的编号，并记录下来。这只要在已构建的三角网中找出具有一个相同顶点的所有三角形即可。

泰森多边形的建立

3、对与每个离散点相邻的三角形按顺时针或逆时针方向排序，以便下一步连接生成泰森多边形。设离散点为o。找出以o为顶点的一个三角形，设为A；取三角形A除o以外的另一顶点，设为a，则另一个顶点也可找出，即为f；则下一个三角形必然是以of为边的，即为三角形F；三角形F的另一顶点为e，则下一三角形是以oe为边的；如此重复进行，直到回到oa边。

4、计算每个三角形的外接圆圆心，并记录之。

5、根据每个离散点的相邻三角形，连接这些相邻三角形的外接圆圆心，即得到泰森多边形。对于三角网边缘的泰森多边形，可作垂直平分线与图廓相交，与图廓一起构成泰森多边形。
