剖面精灵官方下载v2.4.2 免费版

剖面精灵官方下载

大小：148.5M语言：中文 类别：图像处理系统：WinAll
简介|教程|评论(0)
版本：v2.4.2 免费版时间：2026-10-24

标签：

应用介绍

cad剖面精灵最新电脑版是一款基于autocad平台打造的切剖面软件，他能够帮助用户自动/手动地在地形图上切取剖面，并且支持自定义各点的类型，可以大大地提高工作人员的工作效率，快来下载体验吧。

最新动态

v2.4.2免费版重磅更新！优化剖面绘制算法，渲染速度提升30%，新增智能地质识别功能，精准解析地层结构。修复历史版本兼容性bug，操作更流畅稳定。用户反馈界面交互体验显著改善，绘图效率大幅增强。欢迎下载体验，助力工程勘测高效作业。

功能介绍：

1、软件基于AutoCAD运行，能自动/手动地在三维/二维地形图上切取地形剖面，获得剖面线上各点的储多相关信息，如坐标、高程、间距、累距、各段剖面线的方位角和剖面方向等等。

2、对于获取的数据，程序采用了数据库技术进行存储（本软件内置数据库引擎，不需要额外安装数据库访问组件），可以方便的进行剖面数据的排序、检索、统计工作。

3、程序支持用户自定义各剖面点的类型，并在绘成的剖面图中用单独的图层标示出来（如特殊地物点、地质点、剖面交点等等）。

更新说明：

1.更新了CAD模板，解决了在低版本下出现“未能找到主键”的错误

2.更新了取点方式，在取点前指定要获取高程的图层，这样可以过滤相当一部分的无用点信息

3.修改剖面出图格式对话框，更人性化，字体大小可调，栏目高度可调。

4.修改绘图模板的标注样式、字体样式，尽可能使用单线字体，以解决原来使用系统字体时，在WIN7和WINXP下面字体有时不显示的问题。出图样式更美观。

使用方法：

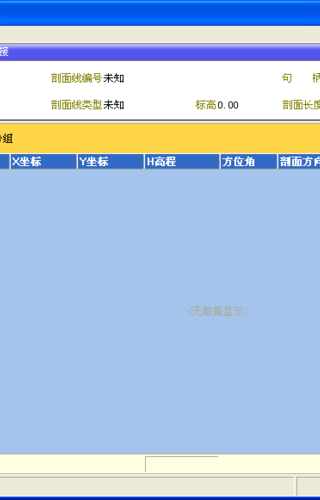

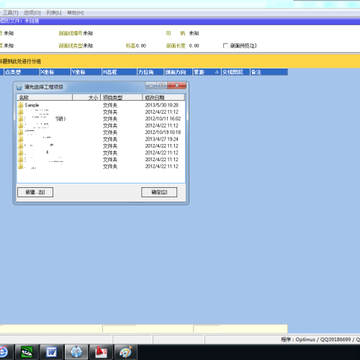

1.启动剖面精灵，点击“工程目录”按钮或工程菜单，选择工程目录。工程目录存放于程序目录的DATA目录下。程序界面如图所示：

2.启动AutoCAD，打开dwg文件。在剖面精灵SectionGenius中点击“链接CAD”，程序出现揭示框：

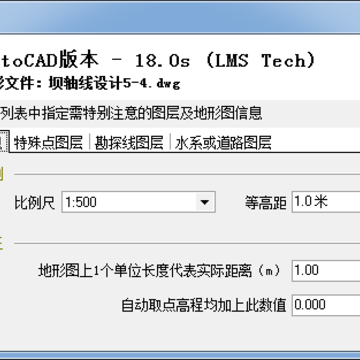

3.选择好比例尺、特殊点图层、勘探线图层及水系道路等图层后，关闭对话框。

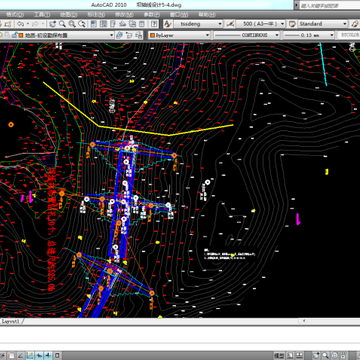

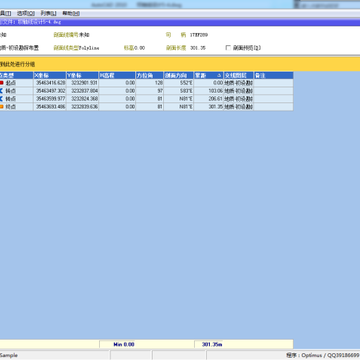

4.在剖面精灵SectionGenius中点击“选择剖面图”，程序自动切换到CAD中，选择需要切取的剖面线（Line或Pline线型）。选好剖面线后，以如下CAD图中的粗黄线为例，程序自动获取该剖面线的信息。

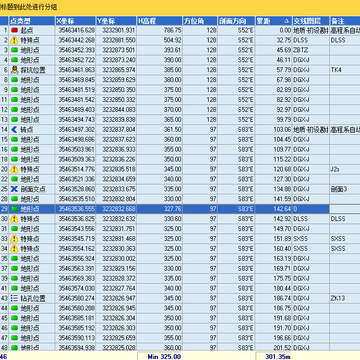

5.在剖面精灵SectionGenius中点击“自动切取剖面”，程序将自动在CAD中切取剖面，并生成剖面线数据列表。

6.在剖面精灵SectionGenius中勾选“剖面预览”，可在程序中预览剖面形状，并对不高程不合理的点进行修改或删除。

7.检查无误后，在数据列表中指定钻孔点、地质点等特殊点，便于在剖面图中标示出来。钻孔和动探点可事先在剖面精灵SectionGenius中生成。

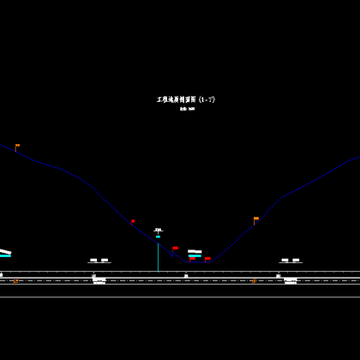

8.检查无误后，在点“绘制剖面图”按钮，设置好绘图格式及比例，程序自动生成剖面图
