星速岩土基坑绘图(JKAUX)

星速岩土基坑绘图(JKAUX)是一款CAD辅助画图工具，利用软件能够帮助用户快速的进行基坑剖面图绘制，软件支持大部分版本的CAD使用，并且提供了非常多的样图，有需要的可以下载使用。

软件特色

1.本软件主要应用于基坑剖面图绘制，包含内支撑、桩锚、土钉墙、预应力土钉墙、SMW、钢板桩等多种类型，目前版本简单功能面向广大基坑设计者免费使用，快速绘图出图。

2.免费提供了很多大样图 ,并不断补充完善,大样图可以任意免费使用，拷贝。

3.平面图中自动布置支护桩和桩间止水帷幕，根据剖面统计工程量，自动绘制设计总说明并提供了说明模板编辑器。

功能介绍

图框问题：

当第一次运行软件，绘制剖面图时，会提示没有图框，可以在菜单“绘图->图框文件”里设置图框dwg文件，这个图框文件信息会被保存下来，后续操作不会再提示没有图框了。

图框定义为块，命名TK-A3-H、TK-A2-H，左下角为插入点。参照ZMCJKAux\ZMCJKSupport目录的“图框.dwg”文件。由于本软件生成的图形单位为mm，所以图框的大小为42000x29700数量级的，不能是420x297数量级。

另外，图框文件cad不能打开；图框文件里要有在绘图设置里所选图框的块，不能选择了A2图框，而图框文件里没有TK-A2-H。

图案填充选择：

在菜单“编辑->土层”里填写好数据后，匹配图案，将自动将相应的图案搜索出来并显示。如果未找到相应的图案，可以右键图案名称，弹出图案列表对话框，手动选择。

剖面类型选择：

在菜单“编辑->剖面选项”，挡土结构里选择剖面类型，这里的剖面类型是大的分类，具体要再回到主界面的挡土结构里选择具体的剖面进行数据编辑。剖面之间数据可以互相拷贝，通过右键菜单“复制剖面”实现。

更为快捷的方式是菜单项“文件->从模板库导入到当前剖面”，模板库提供了细分类型的内置剖面，选择后可以少量改动数据就能出图。

生成图出现问号：

这是字体的原因，可以将ZMCJKSupport\Fonts目录下的字体拷贝到AutoCAD的安装目录。

图纸尺寸比例问题：

本软件绘图比例为1:100，即以mm为单位，相应地，图框比例也应该是1:100。

怎样增加梁截面类型：

可以将ZMCJKSupport目录下的混凝土梁文件CreteBeam.pro和钢梁文件SteelBeam.pro打开编辑，按同样的格式增加梁截面。

怎样在导航栏里添加第三方命令：

可以将ZMCJKSupport目录下的混导航栏文件ZMCAUX.ccd打开编辑，按同样的格式增加栏目和命令。命令行中，第一个是导航栏中显示的文字，第二个是AutoCAD执行的命令。

使用方法

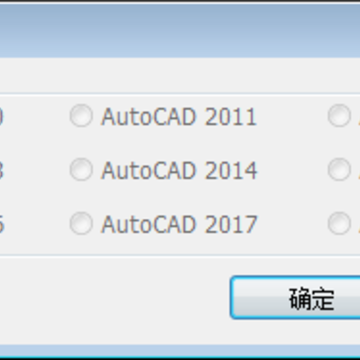

1.运行JKAuxStart.exe启动CAD。

2.CAD启动后，输入JKAUX命令，输入剖面数据绘图。如果要平面布桩，则应在剖面线中输入放坡信息。

编辑菜单可增减剖面，编辑每个剖面的支挡结构、剖面线、支锚信息、止水帷幕、地下室外墙数据。

锚索可以修改竖向间距、长度、拉力值等等。

3.绘图设置可修改图形要素的层、颜色、字体等。也可以按默认。

4.绘图菜单绘制剖面图。
