SLQ刀模绘图插件

SLQ刀模绘图插件是一款深受用户欢迎的绘图辅助插件，它是为AutoCAD用户打造的，软件有自动绘制刀模图的功能，只需要输入长、宽、高、纸厚以及其它某些因盒型而异的必要信息后，就可以得到对应的刀模图，感兴趣的朋友快来下载吧。

平台介绍

SLQ软件工作室成立于2011年，在此之前，

作者本人从事多年刀模绘图工作，并自行学

习研究CAD开发，工作之余编写刀模程序，

多年来的点滴累积铸就了SLQ绘图插件的诞

生，现如今已经有SLQ团队马不停蹄的开发，

经过多年的努力，刀模行业中需要用到的软

件都一一开发了出来。并且SLQ软件工作室

在硬件设施和软件设施方面逐年加大投资，

保证广大用户的更新与升级！

插件安装

首先请备份“C:\Program Files\AutoCAD R14” 目录下的 ACAD.RX 文件，

如果没有此文件，不用管，可以按以下方法安装插件，

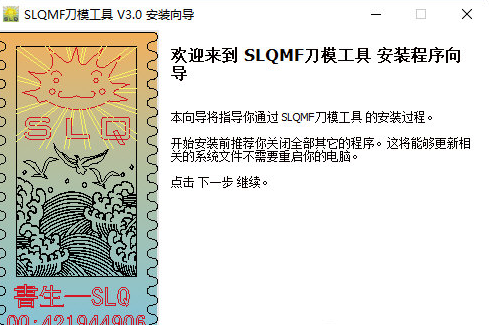

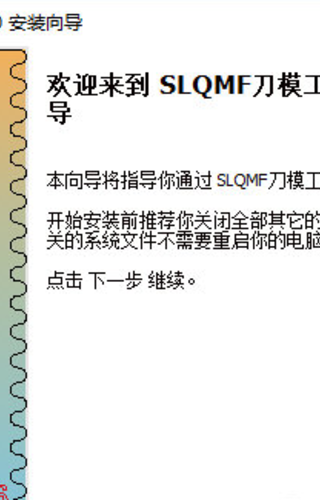

双击压缩包内的 “SLQ_R14刀模绘图插件安装包Setup.exe” 一直点下一步即可！

找到刚才备份过的 ACAD.RX 文件 用记事本打开，最最后一行写上  SLQ-R14.ARX  ，

然后再把此文件放入“C:\Program Files\AutoCAD R14” 目录下并替换。

运行CAD R14，点击“工具—系统配置”，在弹出的对话框的一个选项卡的第一个树形管理器中添加以下路径：（共5个路径，注意路径位置），然后点OK！

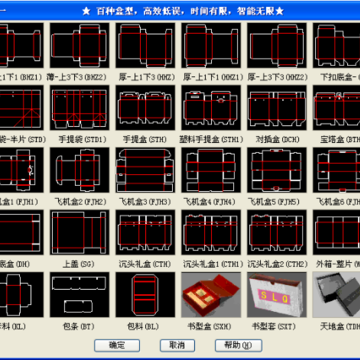

插件命令

ZE          屏幕适度化

D           量取增量值，并显示命令栏

SX          变双线(支持直线，圆，圆弧，椭圆，二维多线段，曲线)

BHZ         薄盒子—上下盖式 （输入尺寸无需修改 即可激光弯刀用）

SG          天地盖—上盖  （输入尺寸无需修改 即可激光弯刀用）

DH          天地盖—下盒 瓦楞+薄盒 侧边单层 （输入尺寸无需修改 即可激光弯刀用）

TDG         天地盖       薄盒      侧边双层 （输入尺寸无需修改 即可激光弯刀用）

WG          整体加边框，可以设置边框圆角大小

DGQ         自动打过桥

GQ          打过桥（靠2边打过桥，类似AB命令打3个封1个，打5个封2个……）

AV          自由过桥（点哪打哪，支持圆弧，直线，圆）

HHZ         瓦楞盒子—下上盖式 （输入尺寸无需修改 即可激光弯刀用）

HZ          插底盒  （输入尺寸无需修改 即可激光弯刀用）   瓦楞+薄纸

HZD         盒子底—插底式

J           合并+倒直角

QD          交点处全部断开

STD         手提袋  （输入尺寸无需修改 即可激光弯刀用）

TX          写文字并炸开，一个TX命令可以搞定

WX          普通纸箱 （三层E瓦—1、三层B瓦—1.5、五层B瓦—2、五层C瓦—2.5、五层A瓦—3）

ZT          自动加编号工号并炸开。

DD          按选择点打断

DX          按选择一次性PE

BD          变短线（从两边断开，主要用于工业纸板上做的半刀）

HH          盒子主体

SD          加双刀（覆膜薄盒子盖子和耳朵那里的开口）

STK         塑料手提把的手提孔 1-上孔 2-下孔

FX          屏幕取点方式画方形+圆角

TYK         腰形孔  1—水平孔  2-竖直孔

FJK         飞机孔  1-屏幕取点 2-尺寸输入

QDX         去短线

YX          压线(打样专用)
