框架内力及配筋计算程序1.0 绿色版

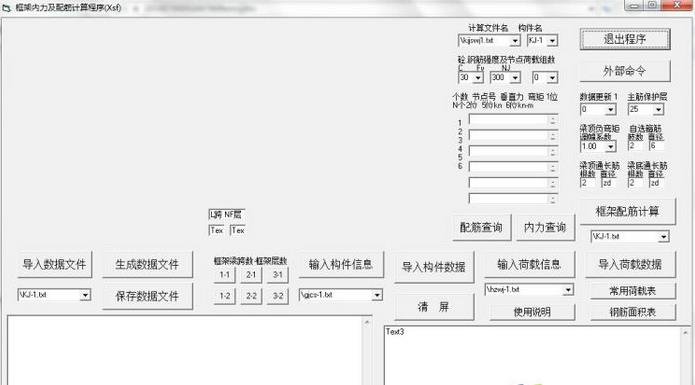

框架内力及配筋计算程序

大小：132KB语言：中文 类别：其他应用系统：WinAll
简介|教程|评论(0)
版本：1.0 绿色版时间：2014-01-21

标签：

应用介绍

框架内力及配筋计算程序是一款支持计算框架内力和框架配筋的软件。软件功能齐全，多样选择，可以满足不同用户计算需求！

框架输入说明：

第一类数据依次为：构件名，梁跨数，层数，节点荷载组数，按框架计算（0），如：KJ-1,2,1,2,0, 表示框架代号为KJ-1，2跨，1层，两组节点荷载，按框架计算；

第二类数按跨度及层高确定，分别按先梁后从上到下的原则输入各跨及各层的数据(m)；梁、柱每个四位。如：4.503.30(m)，再输入相应跨长编号；

第三类数分别输入各截面号的数据，先宽后高 如：.25.45.40.50，再按先梁后柱、从左至右及从上至下的原则输入相应截面编号；

荷载数据为每跨作用个数（1位），荷载大小kn（5位），距左端跨离m（4位，集中力输P）；

节点荷载数据为同种类个数（1位），作用节点号（同种个数*2位），节点垂直力kn（5位），节点弯矩kn-m（6位，逆时针为正）；

梁、柱及节点编号原则为先梁后柱、从左至右及从上至下；

输入信息中，如梁间荷载或节点荷载显示超长时，可用人工回车换行后，执行保存即可；

梁跨数或层数超过图示时，可直接将数据文件按计算要求修改并保存后，执行配筋计算即可。

输出文件中：

M1 V1 As Asv M2 V2 As Asv Mo 剪折点 As As' 分别表示左，右的弯矩、剪力，正、斜截面配面积或箍筋肢数、直径及间距规格，其次是跨中弯矩、距左端支坐弯矩最大处，跨中及受压筋面积；

M1 N1 As As' M2 N2 As As' 分别表示柱上、下端的弯矩、轴力及单边配筋面积。

输入步骤：

1、总信息包括砼及钢筋强度、计算文件名、构件名、节点荷载组数及相应数据；

2、依次输入杆件信息、荷载信息后即可生数据文件。按照保存的数据文件则可进行框架配筋计算。如需查看钢筋或内力，直接进入配筋或内力查询即可。
