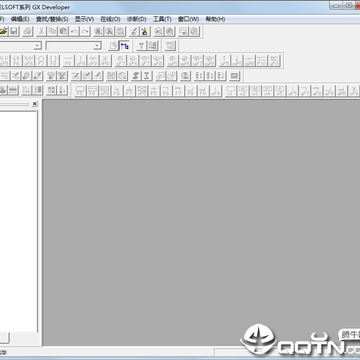

三菱PLC编程软件(GX Developer)

三菱PLC的编程软件是以传统的梯形图为基本的编程语言，它的功能十分强大，可以通过数字或者模拟信号的方式执行逻辑运算、顺序控制、定时等一系列的指令，从而实现对机器的控制和生产，算是实现机械化操作的重要的工具之一。

功能特色

1、利用Windows的优越性，使操作性飞跃上升能够将Excel,Word等作成的说明数据进行复制，粘贴，并有效利用。

2、软件的共通化GX Developer能够制作Q系列，QnA系列，A系列(包括运动控制(SCPU)),FX系列的数据,能够转换成GPPQ,GPPA格式的文档。 此外，选择FX系列的情况下，还能变换成FXGP(DOS),FXGP(WIN)格式的文档。

3、能够简单设定和其他站点的链接 由于连接对象的指定被图形化而构筑成复杂的系统的情况下也能够简单的设定。

4、程序的标准化

-标号编程 用标号编程制作可编程控制器程序的话，就不需要认识软元件的号码而能够根据标示制作成标准程序。 用标号编程做成的程序能够依据汇编从而作为实际的程序来使用。

-功能块(以下，略称作FB) FB是以提高顺序程序的开发效率为目的而开发的一种功能。把开发顺序程序时反复使用的顺序程序回路块零件化，使得顺序程序的开发变得容易。此外，零件化后，能够防止将其运用到别的顺序程序时的顺序输入错误。

-宏 只要在任意的回路模式上加上名字(宏定义名)登录(宏登录)到文档，然后输入简单的命令就能够读出登录过的回路模式，变更软元件就能够灵活利用了。

5、能够用各种方法和可编程控制器CPU连接

-经由串行通讯口

-经由USB

-经由MELSECNET/10(H)计算机插板

-经由MELSECNET(Ⅱ)计算机插板

-经由CC-Link计算机插板

-经由Ethernet计算机插板

-经由CPU计算机插板

-经由AF计算机插板

6、丰富的调试功能

-由于运用了梯形图逻辑测试功能，能够更加简单的进行调试作业。

-没有必要再和可编程控制器连接。

-没有必要制作条使用的顺序程序。

-在帮助中有CPU错误，特殊继电器/特殊寄存器的说明，所以对于在线中发生错误，或者是程序制作中想知道特殊继

电器/特殊寄存器的内容的情况下提供非常大的便利。
-数据制作中发生错误况时，会显示是什么原因或是显示消息，所以数据制作的时间能够大幅度缩短。

安装说明

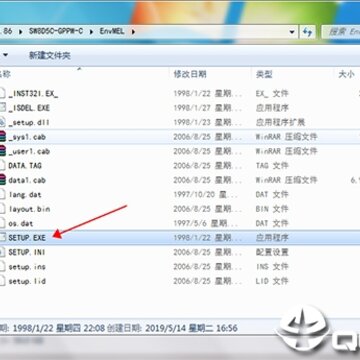

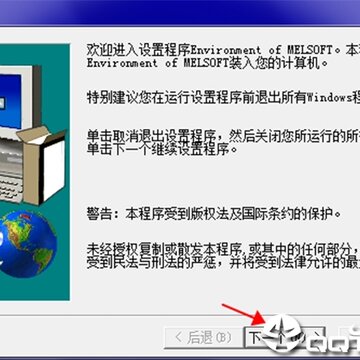

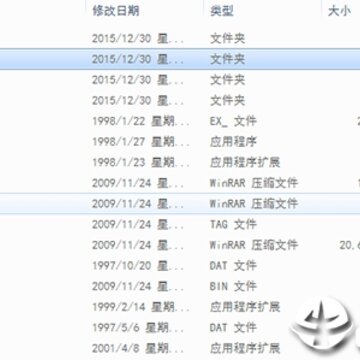

1、首先解压完成后进行环境安装(系统支持WINDOWS 98/2000/XP)：

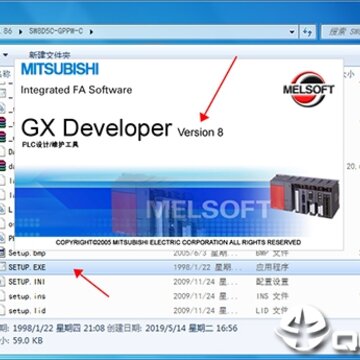

2、主程序进行安装：

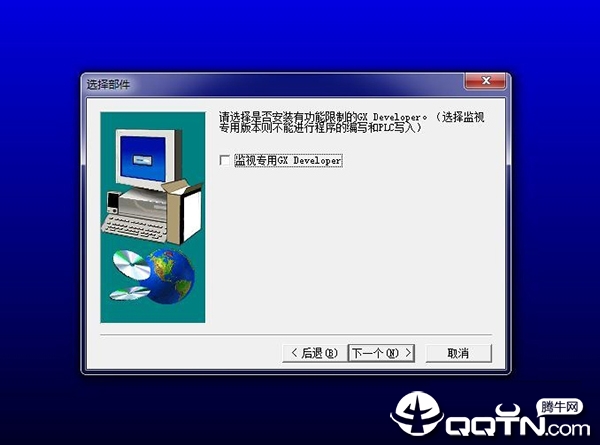

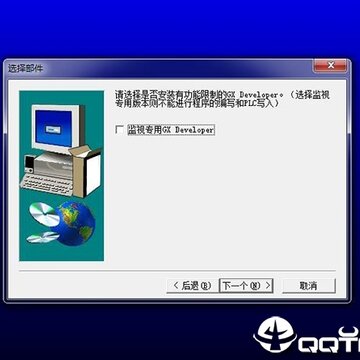

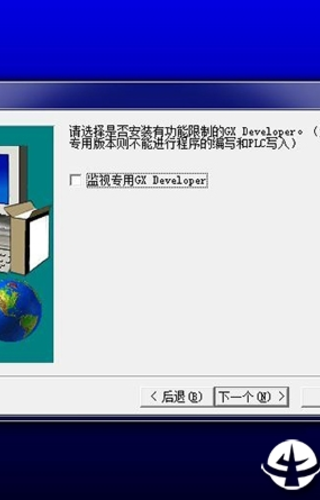

“监视专用”这里不能打勾 ，否则软件只能监视，这个地方也是出现问题最多的地方。请大家注意：往往缺省安装都没有问题的。
（安装选项中，每一个步骤要仔细看，有的选项打勾了反而不利）其他两个地方可以打勾。

3、开始安装主程序：

编程指令

(部分常用指令)

1、连接指令

ANB AND逻辑块与

ORB OR逻辑块或

MPS 存储操作结果

MRD 从MPS读取操作结果

MPP 从MPS读取操作结果

2、触点指令

LD 逻辑操作开始

LDI 逻辑非操作开始

AND 逻辑乘

ANI 逻辑乘非

OR 逻辑加

ORI 逻辑加非

3、移位指令

SFT 元件移1位

SFTP 元件移1位

4、输出指令

OUT 软元件输出

SET 软元件置位

RST 软元件复位

PLS 在输入信号的上升沿

PLF 在输入信号的下降沿

CHK 软元件输出翻转

5、主控指令

MC 主控开始

MCR 主控复位

6、结束指令

FEND 结束主程序

END 总的程序末尾， 返回第0步

7、其它指令

STOP 停止

NOP 空操作
