高速公路坐标高程计算软件

高速公路坐标高程计算软件拥有算线元法计算、缓和曲线直线方位角竖曲线、点发计算平曲线和宽度渐变等计算功能，是高速公里坐标计算不可缺少的工具。

使用说明

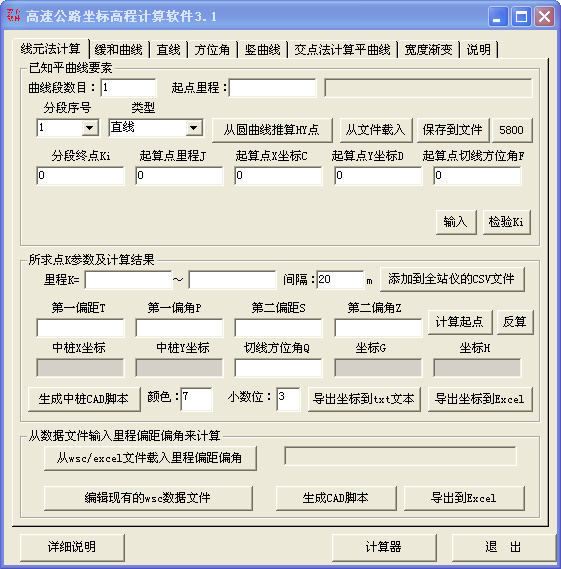

一、线元法计算平曲线（主程序）
1、J为起算点里程，C、D为起算点的X、Y坐标，F为起算点的切线方位角，R为圆曲线半径
（左偏取负，右偏取正），A、B为第一、第二缓和曲线回旋参数，O为圆曲线长度，Ki为该
分段的终点里程；
2、对于直线段或圆曲线段，起算点可取直线或圆曲线上的任意一点；
3、对于带第一、第二缓和曲线的平曲线段，起算点应取HY点；
4、K为所求点的里程，T、P为第一偏距、偏角，S、Z为第二偏距、偏角，偏角取从该点的
切线顺时针旋转的夹角；
5、分段法则：直线单独分段；单一的圆曲线单独分段；缓和曲线1+圆曲线+缓和曲线2为一
个整体单独分段，若不存在第一或第二缓和曲线（即不完全缓和曲线）仍然可以计算；
若不存在圆曲线，则O取零；
6、对于两圆夹一段缓和曲线分段这种类型，缓和曲线应该分到半径较小的那个圆上，因为
程序算法本来就是从HY和YH点小半径R向大半径∞方向进行推算的，不同于以往从ZH或HZ点计算，
从ZH或HZ点推算是从大半径∞向小半径R方向进行推算的。
这种情况下回旋参数A=根号下√abs(Ls*R1*R2/(R1-R2))，Ls为缓和曲线长，R1，R2为半径。
7、若第一或者第二缓和曲线不存在，此时A或B可取零；
8、F、Q切线方位角输入输出均为度.分秒的格式，例如153°24′05.24″=153.240524。
Q改变时，可按照新方位角为基准，结合第一第二偏距、偏角重新计算所求点；
9、输入平曲线参数后，默认为计算全线坐标，可修改来计算某段曲线，默认间距也可修改；
10、可参考CAD图《平曲线计算图例》；
11、生成的中桩CAD脚本设置成在世界坐标系下生成，注意的是世界坐标系与大地测量坐标系
的区别是XY坐标是互换的，否则画出的图形与实际相反。先打开CAD，设置好图层名称、颜色，
并设置为当前层，然后单击CAD的工具==>运行脚本==>选中生成的脚本文件即可。
12、输出的坐标结果可以导入到EXCEL中，操作办法为：打开EXCEL，然后把坐标数据复制到
单元格里，然后单击数据==>分列==>选中分隔符号==>下一步==>选中TAB键和逗号==>下一步
==>完成即可。下一次可直接在此表中粘贴，数据自动分列。

二、缓和曲线计算（辅助程序）
1、本程序为辅助程序，用来从ZH点或HZ点计算整条完全的缓和曲线，
若不知道HY点X、Y、Q参数，可用此程序计算出来，然后输入平曲线参数；
2、参数设置参考平曲线计算；
3、导出到EXCEL的办法同平曲线计算；

三、直线计算（辅助程序）
1、本程序为辅助程序，若已知P1（X1，Y1），P1-->P2的距离I及方位角J（度.分秒格式），
可计算坐标P2（X2，Y2）。

四、方位角计算
1、已知两点的坐标，可计算P1-->P2的距离及方位角；
2、角度可以进行加减运算。（单位：度.分秒格式）

五、竖曲线计算（主程序）
1、J为起算点里程，Y为起算点的高程，R为圆曲线半径（取绝对值），E、F为第一、
第二坡度，不带%号，例如2.5%的坡度就输入2.5,上坡取正值，下坡取负值；
2、K为所求点的里程，T为边桩到设计高程点的斜距，I为横坡，向外流水取正，
向中心流水取负，G为边桩的高程；
3、分段法则：以两竖曲线之间直线段中间的任意一点为分界，如上图中的K1、K2、K3；
注意分离式路基一般要单独分段，分段时如果从起点就开始变坡，第一个分段起点必须
与终点里程应相同或小1毫米，否则程序不能计算第一个分段的横坡；
4、无论任何时候R不能取零，否则可能导致被零除的错误；
5、可参考CAD图《竖曲线计算图例》；
6、导出到EXCEL的办法同平曲线计算；

六、交点法点计算平曲线（辅助程序）
1、交点法计算平曲线功能，是用来计算对称的完全缓和曲线的，如果特征点里程与图纸不符，
必须查明原因，比如是由断链或者不完全缓和曲线引起的。
2、最后一个交点如果R、Ls、T、L如果不知道，R随便输入一个不为零的数字比如111，
Ls、T、L输入零就可以了。

更新日志

3.1版本：
1、支持WPS表格输出，如果没有安装office，选择输出到excel时自动打开WPS表格。CTRL+BREAK键可以终止输出。
