cad转excel软件TrueAssistant

TrueAssistant可以十分轻松将cad文件和表格文件相互装换，工作效率十分搞笑，操作起来也是十分简单，转换出来的质量非常高。

功能介绍：

1.在AutoCAD与Excel间动态交互数据，具有动态关联Excel，实时更新的功能，并能静态输出、读入Excel文件

2.将AutoCAD数据按表格格式输出为文本文件，也可将Word文件，文本文件读入AutoCAD，并制成表格

3.对Excel表格进行灵活排版，表格过长自动分片，设置表头，提供9种对齐方式，并能设置单元格高度及宽度，表格行数，表格间距等参数

4.钢结构材料表制作，能够自动计算多种常用材料，支持公式扩展；提供了常用的材料库，并可以任意扩充

5.具有统计功能，对统计结果提供三种排序方式，并制成统计表格

6.具有批处理功能，可同时读取多个文本文件或Excel文件

使用方法：

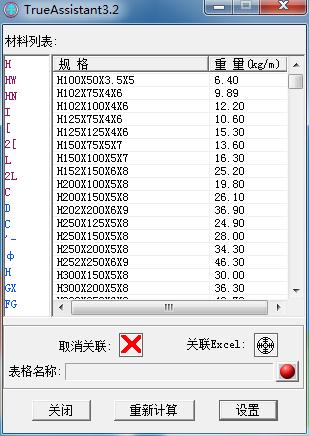

TrueAssistant运行后会弹出如下图所示的对话框:

如果没有关联Excel（红灯亮），先要通过点击”关联“按钮，来关联一个Excel表格；关联后，

通过点击材料列表中的内容，就可以自动在Excel中“规 格”所在列输入材料，并进行重量计算，

如下图所示：

材料列表:左边的为材料索引（红色）和自动计算的材料（蓝色），

该列表具有自动扩展功能，如果用户新增了材料规格或自定义公式，

TrueAssistant自动提取其前缀列于该表中右边的为材料规格及重量，

该表中的材料与材料库文件TTLib.txt中材料是对应的，

通过编辑TTLib.txt可以修改材料列表中的内容点击一下左边的材料索引（红色），

就可以快速跳到该种材料的第一行；点击左边自动计算的材料（蓝色），

就会自动在Excel中“规 格”所在列输入该种材料的前缀；点击右边的材料规格，

该材料就会自动输入到Excel中“规 格”所在列，并计算出重量

TrueAssistant预先定义了常用材料的重量，包括工字钢，H型钢，槽钢，角钢，C型钢，

以及双槽钢和双角钢，材料库文件名为TTLib.txt，存放在TrueAssistant的安装目录下，

用户可以根据自己的需要进行修改

对于钢板（"-"），钢管（"D"），非常用H型钢（"H"），C型钢（"C"），钢筋("φ")的重量程序自动计算，

表示方法如下：

钢板 : -300*20,-300X20,-300~500*20

钢管 : D60*3.00,%%c76X3.5,%%c76*3.5

H型钢 : H300*200*6*8,H300X200X6X8,H300x200x6x8,H300~500*200*6*8

C型钢 : C120*60*20*3,C120X60X20X3,C120x60x20x3

钢筋 : φ12

TrueAssistant支持变截面的定义，只要使用"~"就可以随意定义变截面材料，甚至可以同时定义多个变截面，如：

H300~500X200~400X6X8，φ12~20
